В мире высокопроизводительных полимеров немного найдётся материалов, которые могут конкурировать с PEEK (полиэфирэфиркетон) и PTFE (политетрафторэтилен, фторопласт). Лист PTFE и полиэфиркетон peek представляют два различных подхода к созданию деталей для экстремальных условий эксплуатации: первый — сверхпрочный конструкционный термопласт, второй — непревзойдённый антифрикционный материал. Компания, специализирующаяся на поставках инженерных полимеров, отмечает: выбор между этими материалами или их комбинация напрямую влияет на ресурс оборудования и надёжность узлов трения. Узнайте больше о критериях выбора полиэфиркетона PEEK и листа PTFE на странице, где приведены примеры из аэрокосмической и медицинской промышленности.
Оба материала обладают выдающейся химической стойкостью, но их механические и термические характеристики существенно различаются. Полиэфиркетон PEEK и лист PTFE по-разному ведут себя под нагрузкой: PEEK сохраняет прочность до +260°C, а PTFE начинает интенсивно деформироваться уже при +120°C, оставаясь при этом уникальным по химстойкости и антифрикционным свойствам . Компания, занимающаяся инжинирингом полимерных решений, подчёркивает: наиболее эффективным подходом становится создание композитов PEEK+PTFE, где полиэфиркетон обеспечивает несущую способность, а фторопласт — снижение трения .

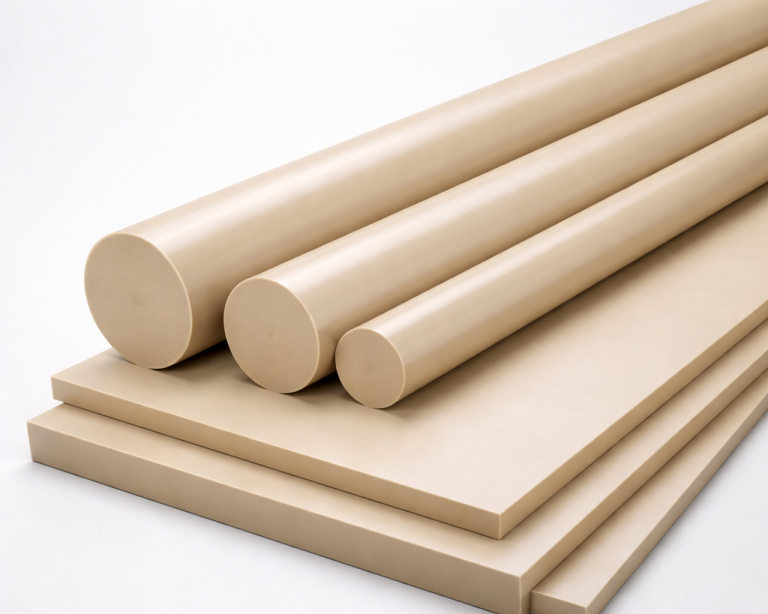

Полиэфирэфиркетон (PEEK): материал премиум-класса для ответственных узлов
PEEK — это полукристаллический термопласт с полностью ароматической структурой, обеспечивающей уникальное сочетание механических и термических свойств. Полиэфиркетон PEEK имеет температуру плавления 343°C, температуру стеклования около 143-152°C и сохраняет работоспособность до +260°C при постоянной нагрузке . Материал демонстрирует прочность на разрыв 78-100 МПа и исключительную ударную вязкость — образцы без надрыва не разрушаются при испытаниях по Шарпи . Компания, поставляющая сертифицированные полимеры, отмечает: PEEK широко применяется в аэрокосмической, автомобильной и медицинской промышленности благодаря биосовместимости и стойкости к стерилизации .
Химическая стойкость PEEK сопоставима с фторопластом, но с важным отличием: материал устойчив к гидролизу и воздействию перегретого пара, что делает его незаменимым в нефтегазовом оборудовании и пищевой промышленности . Полиэфиркетон PEEK имеет плотность всего 1,30-1,34 г/см³, что в 2,5 раза легче алюминия, при этом модуль упругости достигает 3,2-4,0 ГПа . Компания, занимающаяся поставками полимеров для высокотехнологичных отраслей, подчёркивает: PEEK доступен в формате листов, стержней, плёнки и гранул для литья под давлением, что позволяет изготавливать детали любой сложности.
«При замене металлических втулок в насосе высокого давления на детали из PEEK мы увеличили межремонтный интервал с 3 до 18 месяцев. Материал выдерживает химическую агрессию перекачиваемой жидкости и работает при 220°C без потери свойств. Компания-поставщик предоставила полные сертификаты качества, что критично для нас» — главный инженер нефтехимического завода.
Лист PTFE (фторопласт): непревзойдённый антифрикционный материал
Политетрафторэтилен (PTFE), известный как фторопласт-4, — это полимер с самым низким коэффициентом трения среди конструкционных материалов. Лист PTFE имеет плотность 2,15-2,21 г/см³, коэффициент трения около 0,02-0,10 и выдерживает температуры от -269°C до +260°C . Относительное удлинение при разрыве достигает 350%, что делает материал очень пластичным, но при этом несущая способность невысока — прочность на растяжение составляет 20-30 МПа . Компания, поставляющая фторопластовые листы, отмечает: материал не смачивается и имеет нулевое водопоглощение, что идеально для уплотнений в агрессивных средах.
Уникальные электрические свойства дополняют портрет материала. Обычно лист ptfe имеет удельное объёмное сопротивление более 10¹⁶ Ом·см, диэлектрическую проницаемость около 2,1 и электрическую прочность до 50 кВ/мм . Материал стоек к действию практически всех кислот, щелочей и органических растворителей, за исключением расплавов щелочных металлов и фтора при высоких температурах. Компания, специализирующаяся на переработке фторопластов, подчёркивает: листы PTFE производятся методом прессования или строгания, доступны толщинами от 1 до 50 мм и размерами до 1500×3000 мм .
Сравнительная таблица: PEEK и PTFE — ключевые различия
Для обоснованного выбора материала компания подготовила прямое сравнение полиэфиркетон PEEK и лист PTFE по основным техническим параметрам :
Показатель — PEEK (чистый) — PTFE (чистый, Ф-4)
Плотность, г/см³ — 1,30-1,34 — 2,15-2,21
Прочность на разрыв, МПа — 78-100 — 20-30
Коэффициент трения — 0,4-0,6 — 0,02-0,10
Модуль упругости, ГПа — 3,2-4,0 — 0,4-0,7
Относительное удлинение, % — 15-50 — 250-350
Температура плавления, °C — 343 — 327
Макс. рабочая температура, °C — +260 — +260
Мин. рабочая температура, °C — -60 — -269
Теплопроводность, Вт/(м·К) — 0,25 — 0,25
Ударная вязкость — Высокая — Низкая (ползучесть)
Как видно из таблицы, полиэфиркетон PEEK и лист PTFE решают принципиально разные задачи. PEEK — конструкционный материал для нагруженных деталей, работающих при высоких температурах. PTFE — специализированный антифрикционный и уплотнительный материал, но с низкой механической прочностью. Компания советует: для подшипников скольжения, работающих под нагрузкой, выбирайте PEEK или его композиты; для химически стойких уплотнений и прокладок без механической нагрузки — лист PTFE.
«В нашей лаборатории мы тестировали различные материалы для направляющих в оборудовании для агрессивных сред. Чистый PTFE выдавал отличную химическую стойкость, но быстро выдавливался под нагрузкой. Чистый PEEK давал высокое трение. Решением стала комбинация: заказали композитный стержень PEEK+15%PTFE. И трение низкое, и нагрузку держит. Спасибо компании за помощь в подборе!» — руководитель лаборатории специального машиностроения.
Композиты PEEK+PTFE: лучшее из двух миров
Современные исследования показывают, что оптимальные трибологические характеристики достигаются при создании композитов. Полиэфиркетон PEEK и лист PTFE отлично дополняют друг друга: PEEK обеспечивает прочность и теплостойкость, а диспергированный PTFE формирует переносную плёнку на поверхности трения, снижая коэффициент трения до 0,1-0,2 . Коммерческие марки, такие как Victrex 450FE20 (PEEK + 20% PTFE), демонстрируют коэффициент трения 0,18 и износ 2,1×10⁻⁶ мм³/(Н·м) . Прочность при растяжении у таких композитов достигает 78 МПа, что лишь немногим уступает чистому PEEK .
Наполнение PEEK короткими углеродными волокнами (SCF) в сочетании с PTFE даёт ещё более впечатляющие результаты. Полиэфиркетон PEEK и лист PTFE в тройной композиции с 15% SCF снижают коэффициент трения до 0,023 в масляной среде, а износ уменьшается на 82% по сравнению с ненаполненным PEEK . Компания, специализирующаяся на подборе материалов для гидравлики, рекомендует такие композиты для подшипников скольжения в насосах и гидромоторах, работающих при высоких нагрузках и низких скоростях, где невозможно формирование устойчивой масляной плёнки.
Способы получения PEEK/PTFE композитов
Существует несколько технологических подходов к совмещению материалов. Полиэфиркетон PEEK и лист PTFE могут быть переработаны в композит следующими методами :
- Литьё под давлением — наиболее распространённый метод для серийного производства. Предварительно высушенные гранулы смеси (температура сушки 120-150°C, 3-5 часов) перерабатываются при температуре цилиндра 355-375°C и температуре формы 170-200°C . Метод подходит для изготовления шестерён, подшипников, клапанов.
- Экструзия — позволяет получать стержни, листы и профили для последующей механической обработки. Технологические параметры схожи с литьём под давлением.
- 3D-печать (FFF) — перспективный метод для прототипирования и мелкосерийного производства сложных геометрий. Исследования показывают, что добавление 7,5% PTFE в PEEK снижает коэффициент трения на 61% при сохранении высокой ударной вязкости (81,7 кДж/м²) .
- Компрессионное формование (спекание) — традиционный метод для изготовления заготовок из PTFE и его смесей с наполнителями, включая PEEK (в виде порошка).
Компания, имеющая опыт переработки всех перечисленных методов, рекомендует: для ответственных деталей с высокими нагрузками выбирайте литьё под давлением или экструзию; для опытных образцов — 3D-печать специализированными PEEK-принтерами с камерой нагрева.
«При разработке нового радиально-поршневого гидромотора мы столкнулись с проблемой износа пары ролик/втулка при низких скоростях. Решением стала втулка из композита PEEK+15%SCF+PTFE. Коэффициент трения снизился до 0,023, а ресурс узла вырос в 5 раз. Отдельно благодарим компанию-поставщика за квалифицированную помощь в выборе оптимального состава» — главный конструктор гидравлического завода .
Области применения: где и какой материал выбрать
Благодаря широкому спектру свойств, полиэфирэфиркетон гост и лист PTFE находят применение в различных высокотехнологичных отраслях :
- Аэрокосмическая промышленность — PEEK используется для изоляции проводов, крепежа, корпусов разъёмов, деталей топливной аппаратуры. Требования: лёгкость, теплостойкость, устойчивость к авиакеросину.
- Медицина и имплантология — биосовместимый PEEK (ISO 10993) применяется для позвоночных и черепно-лицевых имплантатов, инструментов и хирургических навигаторов. PTFE используется в сосудистых протезах и уплотнениях медицинского оборудования .
- Химическое и нефтегазовое машиностроение — PTFE остаётся безальтернативным для уплотнений в агрессивных средах до +260°C. PEEK выбирают для колец компрессоров, клапанов и седел, где нагрузка выше .
- Электроника и полупроводники — PEEK используется как высокочистый изолятор в вакуумных установках и держателях кремниевых пластин. PTFE — как диэлектрик в высокочастотных кабелях и конденсаторах.
- Автомобильная промышленность — PEEK заменяет металл в узлах коробок передач, тормозных системах и электромобилях (изоляция высоковольтных шин). PTFE применяется в уплотнениях и антифрикционных покрытиях .
Как выбрать между PEEK и листом PTFE: практические рекомендации
Выбор между материалами определяется конкретными условиями эксплуатации. Компания предлагает следующий алгоритм для принятия решения:
- Оцените механическую нагрузку — если деталь испытывает давление более 10 МПа или работает как конструкционный элемент, выбирайте PEEK или его композиты. PTFE допустим только при статических нагрузках или в качестве антифрикционного слоя.
- Определите рабочую температуру — для криогенных условий (до -200°C) подходит PTFE. Для длительной работы выше +200°C при нагрузке — только PEEK, так как PTFE начинает интенсивно деформироваться (ползти) уже при +120°C.
- Учтите требования к трению — если нужен минимальный коэффициент трения (менее 0,05) без нагрузки — берите PTFE. Если трение должно быть низким (0,1-0,3), но при этом деталь нагружена — выбирайте композит PEEK+PTFE или PEEK+PTFE+CF.
- Проанализируйте химическую среду — оба материала стойки к большинству кислот и растворителей. Однако в расплавах щелочных металлов PTFE разрушается, а PEEK стоек. В перегретом паре (>200°C) PEEK предпочтительнее.
- Сравните стоимость и доступность — Лист PTFE значительно дешевле PEEK (разница в цене может достигать 5-10 раз в зависимости от толщины и тиража). Если бюджет ограничен, а требования к нагрузкам невысоки, начинайте с PTFE.
Компания подчёркивает: оптимальным решением для узлов трения часто становится дуплекс-система — корпус из PEEK, а антифрикционный слой из PTFE или вставка из листа PTFE. Это сочетает прочность и низкое трение при разумной стоимости.
Сертификация и стандарты качества
При закупке полиэфиркетон PEEK и лист PTFE для ответственных применений необходимо требовать подтверждающие документы. Компания, поставляющая сертифицированные материалы, рекомендует проверять :
- Паспорт качества с указанием физико-механических свойств по ISO или ASTM.
- Сертификат UL по горючести (V-0 для специальных марок PEEK).
- Подтверждение биосовместимости ISO 10993 для медицинских применений.
- Соответствие FDA для контакта с пищевыми продуктами (актуально для PTFE и PEEK).
- Сертификат происхождения и декларации для аэрокосмической промышленности (AMS, EN).
Известные производители PEEK включают Victrex (Великобритания), Solvay, Ensinger, а также российские компании (например, НПО «ЭкоТек», производящее плёнку PEEK толщиной от 0,025 до 0,125 мм) . Лист PTFE выпускается многими производителями по ГОСТ 14906-77 (для порошков) и ТУ 6-05-041-535-74 (для листов) .
«Для имплантологической клиники мы закупаем PEEK с биосовместимостью ISO 10993-1 и сертификатом на каждый лот. Компания-поставщик предоставляет полную документацию, включая результаты испытаний на цитотоксичность. Без этого мы не имеем права использовать материал в хирургии. Спасибо за ответственное отношение к качеству» — руководитель отдела снабжения медицинского центра.
«`
